Eigenfertigung KRAISS & FRIZ

Druckminderer

Aus unserer eigenen Fertigung – von der Standardflasche bis zur Ringleitung, in Messing, für Ammoniak in Aluminium.

Made in Germany · Inhouse-Fertigung

Unsere Druckminderer entstehen in eigener Fertigung in Stuttgart – echte Handarbeit, geprüft Stück für Stück. Auch nach 20 oder 30 Jahren stellen wir Ersatzteile her und reparieren bestehende Druckminderer.

Material und Ausführung

Werkstoff Messing für Standardgase
Werkstoff Aluminium für Ammoniak
Einstufige Bauart (zweistufige Ausführungen laufen aus)
Verschiedene Arbeitsdrücke

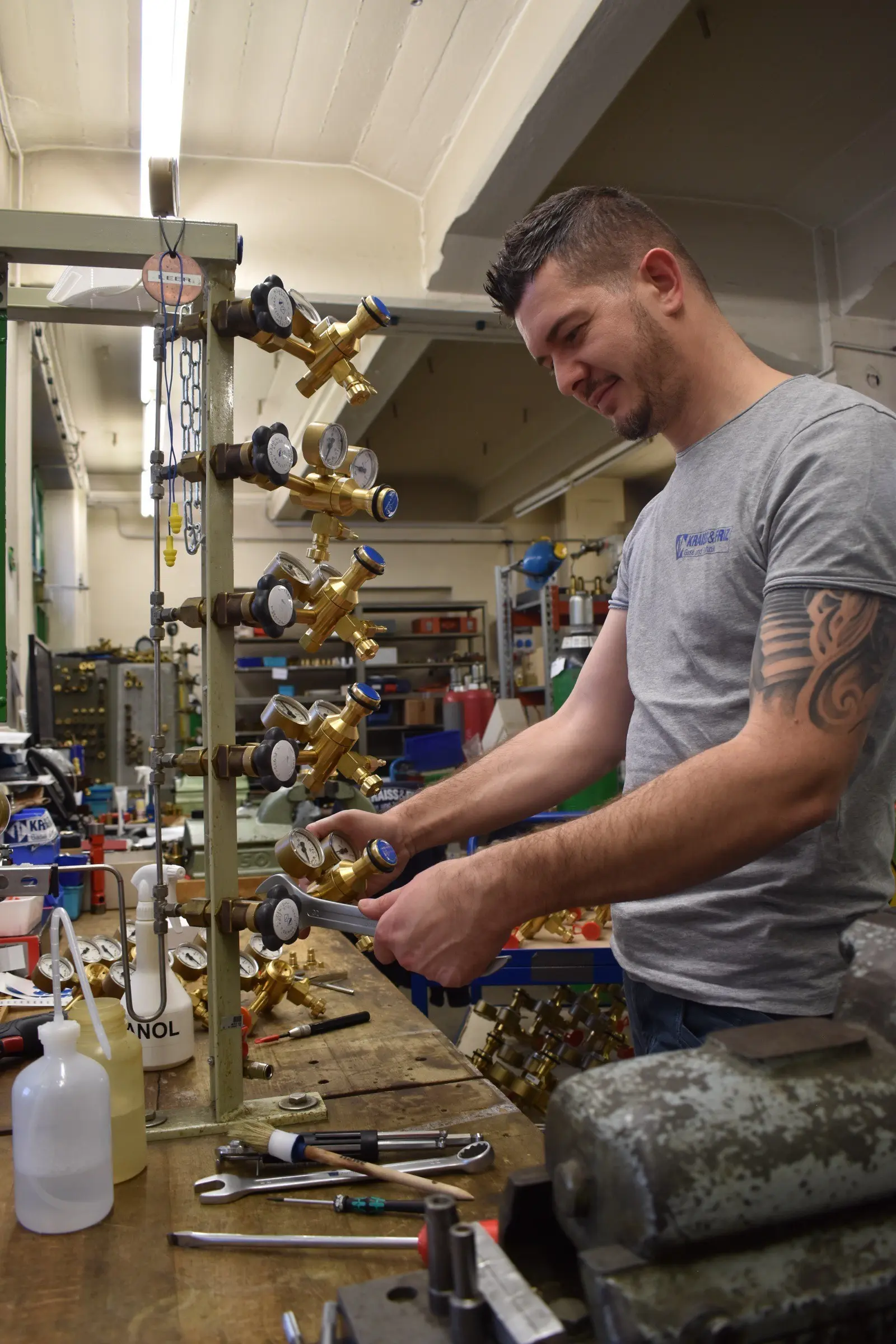

Sicherheit im täglichen Umgang mit Gasen ist uns wichtig – deshalb prüfen wir jede Ausführung auf Eignung für das jeweils geplante Gas.

Unser Sortiment

Vier Gruppen, von der Gasflasche bis zur festen Ringleitung. Alle Baureihen fertigen wir im Haus – Sonderausführungen, weitere Gasarten und abweichende Anschlüsse auf Anfrage.

Ab 1 Stück bestellbar.

Flaschendruckminderer

Direkt an der Gasflasche. Reduzieren den Flaschendruck von bis zu 200 bar auf den Arbeitsdruck – die größte Gruppe unseres Sortiments.

Druckminderer R 10 aus Messing mit zwei Manometern

R 10

Der Standard – einstufig, für nahezu alle Gase

Einstufige Bauart für alle Gase außer Acetylen und Propan. Die Sauerstoff-Ausführung trägt das Prüfzeichen 1 BG 89 der Berufsgenossenschaft. Bei 50 bar Vordruck und 8 bar Hinterdruck fließen 40 m³/h Stickstoff.

Vordruck: max. 200 bar
Hinterdruck: max. 10 bar
Bauart: einstufig

Ausführungen und Artikelnummern anzeigen (9)

Gasart / Ausführung	Anschluss nach DIN 477-1	Ausgang nach DIN 8542	Hinterdruck	Artikel-Nr.
Sauerstoff	G 3/4" rechts	G 1/4" rechts	10 bar	501.010.101
Stickstoff*	W 24,32 × 1/14" rechts	G 1/4" rechts	10 bar	501.010.301
Druckluft*	G 5/8" rechts außen	G 1/4" rechts	10 bar	501.010.401
Kohlenstoffdioxid	W 21,8 × 1/4" rechts	G 1/4" rechts	4 bar	501.010.609
Wasserstoff / Methan*	W 21,8 × 1/4" links	G 3/8" links	10 bar	501.010.508
Ammoniak, Gehäuse aus Alu	W 21,8 × 1/4" rechts	G 1/4" rechts	4 bar	501.010.809
Edelgase* (Argon, Helium) sowie CO₂	W 21,8 × 1/14" rechts	G 1/4" rechts	10 bar	501.010.901
Distickstoffmonoxid (Lachgas)	G 3/8" rechts	G 1/4" rechts	10 bar	501.011.501
Prüfgase (Zusammensetzung bitte angeben)	M 19 × 1,5 links	G 3/8" links	10 bar	501.010.701

* gegen Aufpreis mit 300 bar Vordruck lieferbar

R 10 anfragen

Druckminderer R 10 für Schutzgas mit Durchflussanzeige

R 10 – Sonderausführungen

Acetylen, Schutzgas und Mengenmessung

Die R-10-Reihe gibt es in mehreren Sonderausführungen: für Acetylen mit Bügelanschluss, für Schutzgase mit Durchflussanzeige in l/min statt Druckanzeige, sowie mit Inhalts- und Kugellitermesser.

Vordruck: max. 200 bar*
Acetylen: bis 1,5 bar / max. 5 m³/h
Schutzgas: max. 35 l/min

Ausführungen und Artikelnummern anzeigen (4)

Gasart / Ausführung	Ausgang	Durchfluss / Druck	Artikel-Nr.
R 10 für Acetylen (Bauartzulassung 01 D DE 55172 EN 585)	G 3/8" links mit 9-mm-Schlauchtülle	bis 1,5 bar	501.010.207
R 10 für Schutzgas (z. B. ARKUF), Anzeige in l/min	G 1/4" rechts mit Schlauchtülle 6 mm	max. 35 l/min	501.011.031
R 10 mit Inhalts- und Kugellitermesser (Argon, ARKUF)	G 3/8" rechts mit Schlauchtülle 6 mm	max. 28 l/min	501.171.047
R 10 mit Inhalts- und Kugellitermesser, für Formiergas	G 3/8" rechts mit Schlauchtülle 6 mm	max. 28 l/min	501.171.247

* gegen Aufpreis mit 300 bar Vordruck lieferbar

R 10 – Sonderausführungen anfragen

Zweistufiger Druckminderer aus Messing mit zwei Manometern und zwei Stufenkörpern

Zweistufige Druckminderer

Konstanter Hinterdruck, auch wenn die Flasche leer wird

Zweistufige Bauart mit einer vom Vordruck weitgehend unabhängigen Konstanthaltung des Hinterdrucks. Sinnvoll überall dort, wo der Arbeitsdruck über die gesamte Flaschenfüllung stabil bleiben muss.

Vordruck: max. 200 bar
Hinterdruck: max. 10 – 20 bar
Bauart: zweistufig

Ausführungen und Artikelnummern anzeigen (5)

Gasart / Ausführung	Eingang nach DIN 477-1	Ausgang	Hinterdruck	Artikel-Nr.
Sauerstoff	R 3/4" rechts	G 1/4" rechts	max. 20 bar	803.030.000
Druckluft	R 5/8" rechts	G 1/4" rechts	max. 10 bar	803.030.001
Stickstoff	W 24,32 × 1/14" rechts	G 1/4" rechts	max. 10 bar	803.030.002
CO₂ / Edelgase	W 21,8 × 1/14" rechts	G 1/4" rechts	max. 10 bar	803.030.003
Wasserstoff	W 21,8 × 1/14" links	G 3/8" links	max. 10 bar	803.030.004

Zweistufige Druckminderer anfragen

RH 25 und RH 35

Höhere Durchflüsse bis 150 m³/h

Für alle nicht aggressiven Gase außer Acetylen und Propan. Deutlich höhere Durchflussleistung als die R-10-Reihe: RH 25 liefert bei 20 bar Hinterdruck 150 m³/h Stickstoff. Bitte bei der Bestellung die Gasart angeben.

Vordruck: bis 200 bar*
Hinterdruck: RH 25: bis 25 bar · RH 35: bis 35 bar
Durchfluss: bis 150 m³/h

Ausführungen und Artikelnummern anzeigen (5)

Gasart / Ausführung	RH 25 (bis 25 bar) / RH 35 (bis 35 bar)	Artikel-Nr.
Edelgase / CO₂	RH 25 · RH 35	501.090.902 · 501.090.903
Druckluft	RH 25 · RH 35	501.090.402 · 501.090.426
Stickstoff	RH 25 · RH 35	501.090.302 · 501.090.303
Wasserstoff / Methan	RH 25 · RH 35	501.090.502 · 501.090.503
Sauerstoff (als RS 35)	nur RH 35	501.090.102

Eingang nach DIN 477-1, Ausgang G 1/4" AG rechts (bei Wasserstoff / Methan links).
* gegen Aufpreis mit 300 bar Vordruck lieferbar (nicht für Sauerstoff).

RH 25 und RH 35 anfragen

Druckminderer RH 165 für hohe Hinterdrücke

RH 100 und RH 165

Für hohe Hinterdrücke bis 165 bar

Wenn der Arbeitsdruck selbst sehr hoch liegen muss. Lieferbar für alle nicht aggressiven Gase außer Sauerstoff, Acetylen und Propan. Weitere Hinterdrücke und Abgänge auf Anfrage.

Vordruck: bis 200 bar*
Hinterdruck: RH 100: bis 100 bar · RH 165: bis 165 bar
Nicht für: Sauerstoff, Acetylen, Propan

Ausführungen und Artikelnummern anzeigen (4)

Gasart / Ausführung	RH 100 (bis 100 bar) / RH 165 (bis 165 bar)	Artikel-Nr.
Stickstoff	RH 100 · RH 165	501.090.304 · 501.090.305
Edelgase	RH 100 · RH 165	501.090.904 · 501.090.905
Druckluft	RH 100 · RH 165	501.090.404 · 501.090.405
Wasserstoff	RH 100 · RH 165	501.090.504 · 501.090.505

Eingang nach DIN 477-1, Ausgang G 3/8" AG rechts (bei Wasserstoff / Methan links).
* gegen Aufpreis mit 300 bar Vordruck lieferbar.

RH 100 und RH 165 anfragen

Serie R 2000

Kompakt – für Labor, Schule und Feindosierung

Kompakte Bauform. Die 3-bar-Variante hat ein ausgangsseitiges Feinregulierventil, mit dem sich der Hinterdruck fein dosieren lässt – dadurch besonders für Schulen geeignet. Daneben Varianten für hohen Druck bei geringem Durchfluss.

Vordruck: max. 200 bar
Hinterdruck: 3, 16 oder 60 bar
Durchfluss: max. 1,5 m³/h bei 2 bar

Ausführungen und Artikelnummern anzeigen (6)

Gasart / Ausführung	Ausgang	Hinterdruck	Artikel-Nr.
R 2000 (3 bar) mit Feinregulierventil – Edelgase / CO₂	G 1/8" AG mit 6-mm-Schlauchtülle	max. 3 bar	501.824.015
R 2000 (3 bar) mit Feinregulierventil – Stickstoff	G 1/8" AG mit 6-mm-Schlauchtülle	max. 3 bar	501.820.315
R 2000 (3 bar) mit Feinregulierventil – Wasserstoff	G 1/8" AG mit 6-mm-Schlauchtülle	max. 3 bar	501.820.515
R 2000 (3 bar) mit Feinregulierventil – Sauerstoff	G 1/8" AG mit 6-mm-Schlauchtülle	max. 3 bar	501.820.415
R 2000 (16 bar) – Stickstoff	G 1/4" AG	max. 16 bar	501.820.323
R 2000 (60 bar) – Stickstoff	G 1/4" AG	max. 60 bar	501.820.312

Eingang jeweils Flaschenanschluss nach DIN 477-1.
Weitere Gasarten (außer Sauerstoff und toxische Gase) und Anschlüsse auf Anfrage.

Serie R 2000 anfragen

Sonderdruckminderer für große Durchflussleistungen

Für Anwendungen, die sehr schnell eine hohe Durchflussleistung brauchen – zum Beispiel Feuerlöschanlagen.

Typ 1014

Bis 65 Nm³/min – für sehr hohe Gasdurchsätze

Die große Bauform für Spitzenlasten, etwa in Feuerlöschanlagen. Die Ausführung 1014.25 ist robust aus massivem Messing gefertigt und arbeitet mit einem Metallbalg statt einer Elastomer-Membran – Ventilkegel, Druckbolzen und Metallbalg sind zwangsgekoppelt, die Kraft wird direkt übertragen. Einbaulage beliebig.

Vordruck: max. 200 bar
Hinterdruck: 3 – 30 bar
Durchfluss: bis 65 Nm³/min
Temperatur: −30 bis +60 °C

Ausführungen und Artikelnummern anzeigen (3)

Gasart / Ausführung	Bauform	Hinterdruck	Durchfluss	Artikel-Nr.	Datenblatt
Typ 1014.25	Metallbalg, ca. 5 kg	3 – 30 bar	bis 65 Nm³/min	konfigurierbar	PDF ↓
Typ 1014.1	Gummimembrane	4 – 16 bar	bis 60 m³/min	auf Anfrage	–
Typ 1014.2	Federbalg	4 – 22 bar	bis 60 m³/min	auf Anfrage	–

Gasarten: Stickstoff, Edelgase, Kohlendioxid, Luft. Werkstoffe der 1014.25: Gehäuse Messing, Dichtungen NBR/PU, Ventilsitz PA.
Optionen: Hinterdruckmanometer, Sicherheitsventil, Eingangsfilter, fest eingestellter und verplombter Hinterdruck.
Bestellbare Zertifikate je Lieferlos: Werkszeugnis EN 10204 2.2, Abnahmeprüfzeugnis EN 10204 3.1. Bei Anfrage bitte Gasart, Hinterdruck und Anschlüsse angeben.

Typ 1014 anfragen

Typ 1011

Bis 11 Nm³/min – sechs Bauformen

Hochleistungs-Druckregler für hohe Durchflussleistungen, in sechs Ausführungen: als Winkelbauform mit seitlichem Eingang und um 54° nach unten geneigtem Ausgang, oder als gerade Durchgangsbauform mit Ein- und Ausgang auf einer Achse – etwa zur Einbindung in eine Rohrleitung. Je Bauform wahlweise 13 oder 16 bar Hinterdruck. Zwangsgekoppelte Membran-Ventilkegel-Einheit mit verstärkter Membran; auf Wunsch voreingestellt und mit Metall-Plombe gesichert.

Vordruck: max. 200 bar
Hinterdruck: 13 oder 16 bar
Durchfluss: 10 – 11 Nm³/min
Temperatur: −15 bis +60 °C

Ausführungen und Artikelnummern anzeigen (6)

Gasart / Ausführung	Bauform	Hinterdruck	Durchfluss	Artikel-Nr.	Datenblatt
Typ 1011.1	Winkel, Ausgang 54° geneigt	max. 13 bar	10 Nm³/min	konfigurierbar	PDF ↓
Typ 1011.2	Winkel, Ausgang 54° geneigt	max. 16 bar	11 Nm³/min	konfigurierbar	PDF ↓
Typ 1011.3	Gerade Durchgangsform	max. 13 bar	10 Nm³/min	konfigurierbar	PDF ↓
Typ 1011.4	Gerade, fester Anschluss G 3/8 IG	max. 13 bar	10 Nm³/min	konfigurierbar	PDF ↓
Typ 1011.5	Gerade, fester Anschluss G 3/8 IG	max. 16 bar	11 Nm³/min	konfigurierbar	PDF ↓
Typ 1011.6	Gerade Durchgangsform	max. 16 bar	11 Nm³/min	konfigurierbar	PDF ↓

Gasarten: Stickstoff, Edelgase, Kohlendioxid, Luft. Sicherheitsventil auf 1,2 × Hinterdruck eingestellt.
Werkstoffe: Körper Messing, Membrane SBR, Ventilsitz PTFE.
Die Artikelnummer wird konfiguriert: 1011 . <Variante> . <Vordruckanschluss><Hinterdruckanschluss><Manometer>. Die möglichen Kombinationen stehen im jeweiligen Datenblatt – bei Anfrage bitte Gasart, Hinterdruck und Anschlüsse angeben.
Bestellbare Zertifikate je Lieferlos: Werkszeugnis EN 10204 2.2, Abnahmeprüfzeugnis EN 10204 3.1. Sonderausführung mit fest eingestelltem, verplombtem Hinterdruck möglich.

Typ 1011 anfragen

Für Rohr- und Kompressoranlagen

Die RN-Serie sitzt nicht an der Flasche, sondern in der Ringleitung – als Leitungsdruckminderer im Strang oder als Entnahmestelle an der Wand.

RN 150 – Entnahmestelle

Mit Eingangsfilter, wahlweise mit Mengenmesser

Entnahmestellen-Druckminderer für Ringleitungen, mit Eingangsfilter und Druckanzeige. Als fest eingestellte und als regelbare Ausführung erhältlich. Alternativ mit Durchflussmengenmesser und Dosierventil zur genauen Einstellung des Literverbrauchs pro Minute.

Vordruck: max. 40 bar
Hinterdruck: 1,5 · 6 oder 10 bar
Leistung: max. 25 m³/h (Stickstoff)

Ausführungen und Artikelnummern anzeigen (8)

Gasart / Ausführung	Messbereich	Ausführung	Artikel-Nr.
Sauerstoff**	–	mit Druckanzeige	501.410.101
Acetylen	–	mit Druckanzeige	501.410.207
Stickstoff, Edelgase, CO₂	–	mit Druckanzeige	501.410.200
Argon	1 – 10 l/min	mit Mengenmesser	501.410.900
Argon	1 – 28 l/min	mit Mengenmesser	501.410.901
Stickstoff	1 – 12 l/min	mit Mengenmesser	501.410.300
Stickstoff	3 – 28 l/min	mit Mengenmesser	501.410.301
Helium	2 – 13 l/min	mit Mengenmesser	501.410.115

Eingang G 3/8" – G 3/8"L, Ausgang G 1/4" – G 3/8"L nach DIN 8542.
Andere Gasarten und Messbereiche auf Anfrage. Bei Bestellung bitte den Messbereich angeben.
** Druckgeräte-RL Art. 3 Abs. 3

RN 150 – Entnahmestelle anfragen

RN 151 – Leitungsdruckminderer

Im Strang, G 1/2"

Nur auf Anfrage: Diese Baureihe fertigen wir nicht auf Vorrat. Bitte sprechen Sie uns vor der Planung an – wir klären Verfügbarkeit und Ausführung.

Leitungsdruckminderer mit Druckanzeige und Eingangsfilter für Ringleitungen.

Vordruck: max. 40 bar
Hinterdruck: 10 bar, optional 1,5 oder 6 bar
Leistung: max. 25 m³/h (Stickstoff)

Ausführungen und Artikelnummern anzeigen (3)

Gasart / Ausführung	Artikel-Nr.
Druckluft	501.430.301
Wasserstoff / Methan	501.430.508
Inerte Gase wie Stickstoff, Edelgase, CO₂	501.430.901

Ein- und Ausgang G 1/2". Andere Gasarten und Messbereiche auf Anfrage.

RN 151 – Leitungsdruckminderer anfragen

RN 153 – Leitungsdruckminderer kompakt

Sehr kompakt, G 1/4"

Sehr kompakte Bauweise für Ringleitungen, wenn der Platz knapp ist.

Vordruck: max. 40 bar
Hinterdruck: 6 bar
Leistung: max. 5 m³/h (Stickstoff)

Ausführungen und Artikelnummern anzeigen (4)

Gasart / Ausführung	Artikel-Nr.
Acetylen	501.450.207
Sauerstoff	501.450.114
Wasserstoff / Methan	501.450.514
Inerte Gase (z. B. Stickstoff, Edelgase, CO₂)	501.450.914

Ein- und Ausgang G 1/4". Weitere Gasarten, Anschlüsse und Druckbereiche auf Anfrage.

RN 153 – Leitungsdruckminderer kompakt anfragen

Entnahmestellen-Druckminderer RN 155 mit Wandhalterung

RN 155 – Entnahmestelle mit Wandhalterung

Mit Manometer, Kugelhahn und Wandhalter

Entnahmestellen-Druckminderer mit Manometer, Kugelhahn und Wandhalterung – die komplett montierbare Entnahmestelle. Alternativ mit Durchflussmengenmesser, Dosierventil und Vorschaltventil.

Vordruck: max. 40 bar
Hinterdruck: einstellbar bis 10 bar
Leistung: max. 25 m³/h (Stickstoff)

Ausführungen und Artikelnummern anzeigen (9)

Gasart / Ausführung	Messbereich	Ausführung	Artikel-Nr.
Sauerstoff	–	mit Kugelhahn	501.480.101
Acetylen	–	mit Kugelhahn	501.480.207
Stickstoff / Edelgase / CO₂	–	mit Kugelhahn	501.480.901
Wasserstoff / Methan	–	mit Kugelhahn	501.480.508
Argon	1 – 10 l/min	mit Mengenmesser	501.490.900
Argon	1 – 28 l/min	mit Mengenmesser	501.490.901
Stickstoff	1 – 12 l/min	mit Mengenmesser	501.490.300
Stickstoff	3 – 28 l/min	mit Mengenmesser	501.490.301
Helium	2 – 13 l/min	mit Mengenmesser	501.490.910

Eingang G 3/8" rechts, bei brennbaren Gasen links. Optional 1,5 oder 6 bar (bei Acetylen 1,5 bar), auch fest eingestellt.
Anschlüsse nach DIN 8542. Weitere Anschlüsse auf Anfrage.

RN 155 – Entnahmestelle mit Wandhalterung anfragen

Sortiment für Lebendfischtransport

Ein Spezialsortiment aus unserer Fertigung: Sauerstoffversorgung für Fischtransportgeräte und Hälterbecken.

Druckminderer R 10F für Lebendfischtransport

R 10F und KUF-Zubehör

Sauerstoff für Fischtransportgeräte

Der R 10F versorgt Fischtransportgeräte mit Sauerstoff. Dazu passt das KUF-Feinregulier-Absperrventil in zwei- bis sechsfacher Ausführung – für mehrere Becken an einer Flasche.

Vordruck: max. 200 bar
Hinterdruck: max. 10 bar
Gas: Sauerstoff

Ausführungen und Artikelnummern anzeigen (6)

Gasart / Ausführung	Eingang	Ausgang	Artikel-Nr.
Druckminderer R 10F für Sauerstoff	G 3/4" rechts nach DIN 477-1 Nr. 9	G 1/2" AG rechts	501.010.103
KUF-Feinregulier-Absperrventil, 2-fach	G 1/2" rechts Überwurfmutter	G 1/4" AG mit Schlauchtülle Ø 6 mm	602.020.100
KUF-Feinregulier-Absperrventil, 3-fach	G 1/2" rechts Überwurfmutter	G 1/4" AG mit Schlauchtülle Ø 6 mm	602.030.100
KUF-Feinregulier-Absperrventil, 4-fach	G 1/2" rechts Überwurfmutter	G 1/4" AG mit Schlauchtülle Ø 6 mm	602.040.100
KUF-Feinregulier-Absperrventil, 6-fach	G 1/2" rechts Überwurfmutter	G 1/4" AG mit Schlauchtülle Ø 6 mm	602.060.100
Sauerstoff-Verteiler (Körper Kohlenstoff, Anschlüsse Edelstahl)	–	ca. 40 l/h bei 0,2 bar, 350 × 35/22 mm	607.030.100

Das Sortiment umfasst außerdem die KUF-Luftbrause in verschiedenen Längen sowie Wasser-Luft-Ausströmdüsen von 0,5 bis 3,0 mm – bitte anfragen.

R 10F und KUF-Zubehör anfragen

Technische Daten und Artikelnummern nach unserem Katalog „Schweiß- und Schneidtechnik". Änderungen und Irrtümer vorbehalten – bitte geben Sie bei Anfragen und Bestellungen immer Gasart, gewünschten Hinterdruck und die Anschlüsse an. Weitere Gasarten, Messbereiche und Anschlüsse fertigen wir auf Anfrage.

Wartung, Prüfung, Reparatur

Druckminderer sind sicherheitsrelevante Bauteile. Wir warten, prüfen und reparieren alle bei uns gefertigten Modelle – auch Jahrzehnte nach der Auslieferung. Ersatzteile bleiben langfristig verfügbar, Reparaturen erfolgen in der eigenen Werkstatt.

Zu Service & Wartung

Ein K&F-Mitarbeiter prüft am Werkstatt-Prüfstand einen Messing-Druckminderer mit dem Gabelschlüssel — Jeder Druckminderer läuft über den Prüfstand – Dichtheit und Funktion werden von Hand kontrolliert.
